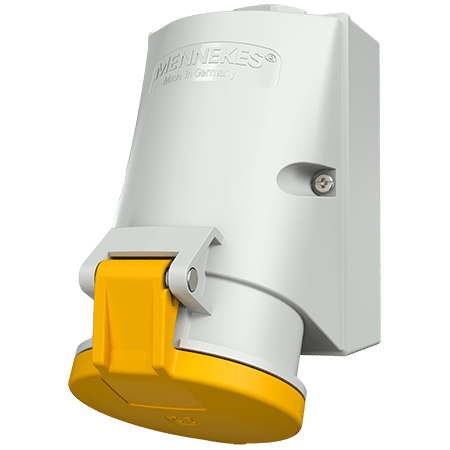

Base mural 1420

Name: Base mural
Brand: MENNEKES
SKU: 1420

Amperios 16 A 32 A

Polos

Voltios

Sentido horario

Contacto roscado
Para cableados de paso
Fijación interior

Una entrada de cables superior y dos ciegas (para cortar) inferiores
La parte inferior de la carcasa gira 180º
Las bases están preparadas para montar un interruptor de contacto auxiliar

N.º ref.1420
ЕAN4015394010517

Especificaciones técnicas

Base mural 1420

Amperios	32 A
Polos	3 p
Voltios	110 V
Sentido horario	4 h
Hertzios	50-60 Hz
Técnica de conexión	bornas de tornillo
Contactos	estándar
Grado de protección	IP44
Peso	346 g
Marca de verificación	EAC CQC

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Base mural 1420

Información del productoBase mural 1420 PDF, 146 KB

Datos CAD 3D STPBase mural 1420 ZIP, 1 MB

Datos CAD 3D DWGBase mural 1420 ZIP, 3 MB

Instrucciones de montajeBase mural 1420 PDF, 128 KB

Formato vertical de dibujo dimensionalBase mural 1420 PNG, 36 KB

Formato horizontal de dibujo dimensionalBase mural 1420 PNG, 36 KB

Directrices

Base mural 1420

REACh

RoHS

Accesorios adecuados

Base mural 1420

Tejadillo protector

N.º ref. 15542

de acero inoxidable (material 1.4301), con paredes laterales, para montaje en postes, medidas (al. x an. x prof.) 226 x 155 x 131/52 mm, superficie: Acero inox. pulido
