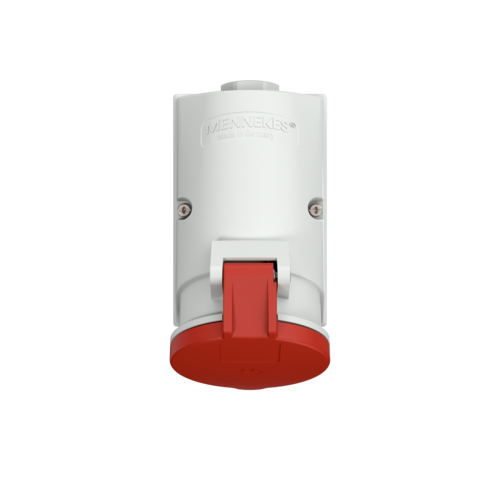

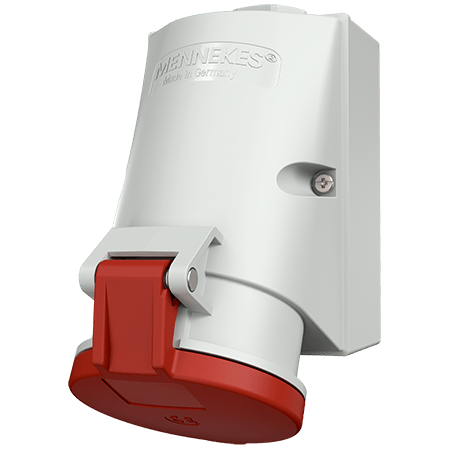

Base mural 1425

Name: Base mural
Brand: MENNEKES
SKU: 1425

Amperios 16 A 32 A

Polos

Voltios

Sentido horario

Contacto roscado
Para cableados de paso
Fijación interior

Una entrada de cables superior y dos ciegas (para cortar) inferiores
La parte inferior de la carcasa gira 180º
Las bases están preparadas para montar un interruptor de contacto auxiliar

N.º ref.1425
ЕAN4015394010630

Especificaciones técnicas

Base mural 1425

Amperios	32 A
Polos	4 p
Voltios	400 V
Sentido horario	6 h
Hertzios	50-60 Hz
Técnica de conexión	bornas de tornillo
Contactos	estándar
Grado de protección	IP44
Peso	368 g
Marca de verificación	CQC VDE CB Zertifikat

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Base mural 1425

Información del productoBase mural 1425 PDF, 148 KB

Declaración de conformidadBase mural 1425 PDF, 61 KB

Datos CAD 3D STPBase mural 1425 ZIP, 817 KB

Datos CAD 3D DWGBase mural 1425 ZIP, 799 KB

Instrucciones de montajeBase mural 1425 PDF, 128 KB

Formato vertical de dibujo dimensionalBase mural 1425 PNG, 36 KB

Formato horizontal de dibujo dimensionalBase mural 1425 PNG, 36 KB

Directrices

Base mural 1425

REACh

RoHS

Accesorios adecuados

Base mural 1425

Tejadillo protector

N.º ref. 15542

de acero inoxidable (material 1.4301), con paredes laterales, para montaje en postes, medidas (al. x an. x prof.) 226 x 155 x 131/52 mm, superficie: Acero inox. pulido

más

Contacto auxiliar

N.º ref. 41000

Para bases y bases semiempotrables de 16 A y 32 A

más
