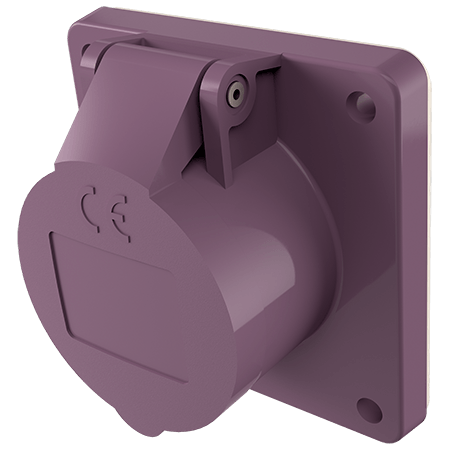

Base semiempotrable 1657

Name: Base semiempotrable
Brand: MENNEKES
SKU: 1657

Amperios 16 A 32 A

Polos

Voltios

Contacto roscado
Dirección de conexión recta

También para conductos de cables y cajas de empotrar

N.º ref.1657
ЕAN4015394012504

Especificaciones técnicas

Base semiempotrable 1657

Amperios	16 A
Polos	3 p
Voltios	20-25 V
Hertzios	50-60 Hz
Técnica de conexión	bornas de tornillo
Contactos	estándar
Grado de protección	IP44
Junta de goma	75x75 mm
Agujero de fijación	60x60 mm
Peso	147 g
Marca de verificación	EAC

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Base semiempotrable 1657

Información del productoBase semiempotrable 1657 PDF, 161 KB

Instrucciones de montajeBase semiempotrable 1657 PDF, 128 KB

Formato vertical de dibujo dimensionalBase semiempotrable 1657 PNG, 32 KB

Formato horizontal de dibujo dimensionalBase semiempotrable 1657 PNG, 32 KB

Directrices

Base semiempotrable 1657

REACh

RoHS

Accesorios adecuados

Base semiempotrable 1657

Marco

N.º ref. 41340

Con junta para el montaje en una caja empotrable (código 40369) de una base semiempotrable de 16 A o 32 A de las familias 1046, 1056, 1134 y 1136

más

Marco

N.º ref. 40102

Para bases semiempotrables: familia 1056 (Contacto roscado): los 16 A, 3 p para 5 p y 32 A, 5 p en diseño especial (ver Tipo 1276) familia 1134 (Sin tornillos, TwinCONTACT): los 16 A, 3 p para 5 p

más

Caja empotrable

N.º ref. 40369

Con accesorios, Utilizando el marco correspondiente es apta para alojar una base semiempotrable de 16 A o 32 A de las familias 1046, 1056, 1134 y 1136

más
