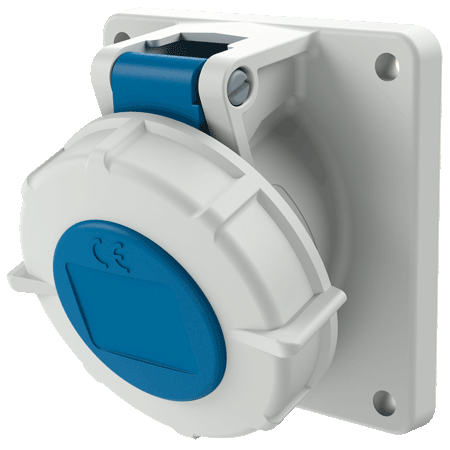

MENNEKES Base semiempotrable con TwinCONTACT 1168
MENNEKES Base semiempotrable con TwinCONTACT 1168 images3d

Base semiempotrable con TwinCONTACT 1168

Amperios 16 A 32 A
  • Terminales por resorte sin tornillos
  • Medidas del marco homogéneas
  • Para cableados de paso
  • Inclinación de 20º
  • Las bases están preparadas para montar un interruptor de contacto auxiliar
  • N.º ref.1168
  • ЕAN4015394221487
TwinCONTACT

TwinCONTACT

Terminales por resorte sin tornillos

Seguir leyendo

Especificaciones técnicas

Base semiempotrable con TwinCONTACT 1168

Amperios 16 A
Polos 3 p
Voltios 230 V
Sentido horario 6 h
Hertzios 50-60 Hz
Técnica de conexión sin tornillos - TwinCONTACT
Contactos estándar
Grado de protección IP67
Junta de goma 85x85 mm
Agujero de fijación 70x70 mm
Inclinación 20 °
Peso 120 g
Marca de verificación CQC
CB Zertifikat
VDE

Fichas de datos y descargas

Base semiempotrable con TwinCONTACT 1168

Información del productoBase semiempotrable con TwinCONTACT 1168 PDF, 149 KB
Declaración de conformidadBase semiempotrable con TwinCONTACT 1168 PDF, 28 KB
Datos CAD 3D STPBase semiempotrable con TwinCONTACT 1168 ZIP, 1 MB
Datos CAD 3D DWGBase semiempotrable con TwinCONTACT 1168 ZIP, 5 MB
Instrucciones de montajeBase semiempotrable con TwinCONTACT 1168 PDF, 740 KB
Formato vertical de dibujo dimensionalBase semiempotrable con TwinCONTACT 1168 PNG, 38 KB
Formato horizontal de dibujo dimensionalBase semiempotrable con TwinCONTACT 1168 PNG, 38 KB

Directrices

Base semiempotrable con TwinCONTACT 1168

REACh
RoHS

Accesorios adecuados

Base semiempotrable con TwinCONTACT 1168

MENNEKES Contacto auxiliar 41000

Contacto auxiliar

N.º ref. 41000

Para bases y bases semiempotrables de 16 A y 32 A
