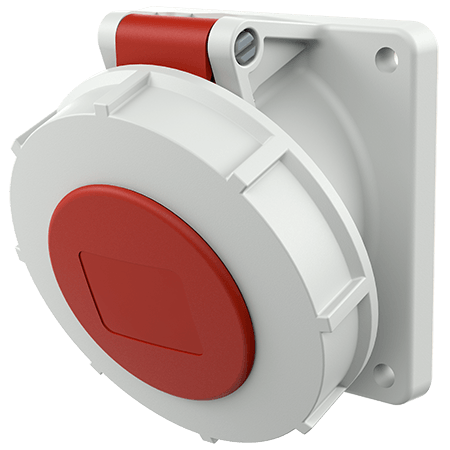

Base semiempotrable con TwinCONTACT 1173

Amperios 16 A 32 A
Polos
Voltios
Sentido horario
  • Sin tornillos, con técnica de desplazamiento de aislamiento
  • Medidas del marco homogéneas
  • Para cableados de paso
  • Inclinación de 20º
  • Las bases están preparadas para montar un interruptor de contacto auxiliar
  • N.º ref.1173
  • ЕAN4015394221517
  • Paquete estándar 10 Cant.

Especificaciones técnicas

Base semiempotrable con TwinCONTACT 1173

Amperios 16 A
Polos 5 p
Voltios 400 V
Sentido horario 6 h
Hertzios 50-60 Hz
Técnica de conexión sin tornillos - TwinCONTACT
Contactos estándar
Grado de protección IP 67
Junta de goma 85x85 mm
Agujero de fijación 70x70 mm
Inclinación 20 °
Peso 240 g
Marca de verificación VDE
EAC
CQC

Fichas de datos y descargas

Base semiempotrable con TwinCONTACT 1173

Información del producto Base semiempotrable con TwinCONTACT 1173 PDF, 180 KB
Declaración de conformidad Base semiempotrable con TwinCONTACT 1173 PDF, 54 KB
Datos CAD 3D STP Base semiempotrable con TwinCONTACT 1173 ZIP, 2 MB
Datos CAD 3D DWG Base semiempotrable con TwinCONTACT 1173 ZIP, 4 MB
Formato vertical de dibujo dimensional Base semiempotrable con TwinCONTACT 1173 PNG, 38 KB
Formato horizontal de dibujo dimensional Base semiempotrable con TwinCONTACT 1173 PNG, 38 KB

Instrucciones de montaje en vídeo

Video de instrucciones de ensamblaje

Accesorios adecuados

Base semiempotrable con TwinCONTACT 1173

Contacto auxiliar

N.º ref. 41000

Para bases y bases semiempotrables de 16 A y 32 A de las familias 1018, 1019, 1041, 1049, 1132, 1141, 1146 y 1148, así como de 32 A de las familias 1044, 1048, 1133 y 1135, Función: Cambiador = dispositivo de apertura/cierre, NC/NO 16 A (4 A inductivos) 250 V AC
