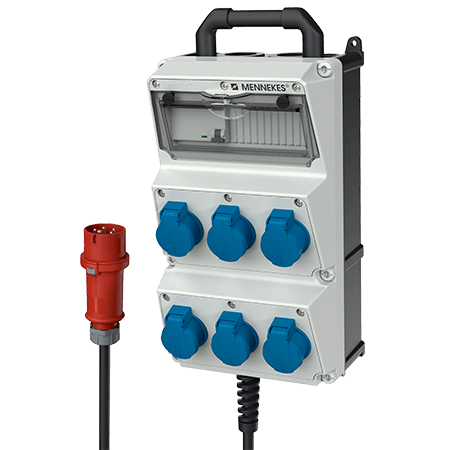

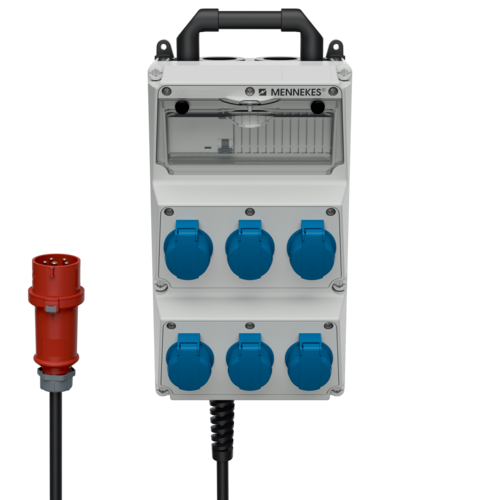

Caja combinada AMAXX® 930024

SCHUKO®
  • precablati per l’installazione
  • articulada en el lateral
  • caja e inserto fabricados en AMAPLAST
  • fusibles detrás de una cubierta transparente
  • N.º ref.930024
  • ЕAN4015394222255
  • Paquete estándar 1 Cant.
Descargar folleto

Especificaciones técnicas

Caja combinada AMAXX® 930024

SCHUKO® 6
Protecciones
  • 1 diferencial 40 A, 4 p, 0.03 A
Pre-fusible máx. 16 A
InA 16 A
RDF 1
Conexión / cable de alimentación
  • 2 m H07RN-F5G2.5 con clavija CEE 16 A, 5 p, 400 V
Grado de protección IP 44
Material plástico
Peso 5160 g
Altura 390 mm
Ancho 225 mm
Cajas combinadas en stock A

Fichas de datos y descargas

Caja combinada AMAXX® 930024

Información del producto Caja combinada AMAXX® 930024 PDF, 144 KB
Declaración de conformidad Caja combinada AMAXX® 930024 PDF, 37 KB
Formato vertical de dibujo dimensional Caja combinada AMAXX® 930024 PNG, 41 KB
Formato horizontal de dibujo dimensional Caja combinada AMAXX® 930024 PNG, 42 KB

Instrucciones de montaje en vídeo

Video de instrucciones de ensamblaje

Instrucciones

Instrucciones de montaje Caja combinada AMAXX® 930024 PDF, 2 MB

Accesorios adecuados

Caja combinada AMAXX® 930024

Tejadillo protector

N.º ref. 15682

De acero inoxidable (material 1.4301), Con paredes laterales, La cubierta se separa de la pared trasera, Para montaje en pared o en la columna 15530, Medidas (al. x an. x prof.) 496,5 x 254 x 250 mm, Superficie: Acero inox. pulido

más

Tejadillo protector

N.º ref. 15690

de acero inoxidable (material 1.4301), con tapones ciegos laterales, para montaje mural o en columna, Medidas (al. x an. x prof.): 226 x 155 x 131/52 mm

más

CombiTOWER®

N.º ref. 15678

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Acero inox. pulido

más

CombiTOWER®

N.º ref. 15679

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254,5 x 250 mm, Lacado en amarillo señales (RAL 1003)

más

CombiTOWER®

N.º ref. 15680

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1.043 x 254 x 415 mm, Acero inox. pulido

más

CombiTOWER®

N.º ref. 15681

De acero inoxidable (material 1.4301), De material 1.4571 previa solicitud, Con puerta con llave, Con capuchón desmontable y placa frontal, Medidas (al. x an. x prof.) 1043 x 254 x 415 mm, Lacado en amarillo señales (RAL 1003)

más

Bastidor portátil

N.º ref. 15696

amarillo RAL 1003, adecuado para unidades de combinaciones de bases AMAXX® con los siguientes tamaños: 260 x 225 mm, 390 x 225 mm and 520 x 225 mm

más

Unidad de montaje

N.º ref. 18444

Unidad de montaje para suspender, Realizada con metal ligero, Con orificios para instalación frontal y trasera de bases y combinaciones de bases, 2 chasis de 260 x 225 mm y chasis de 390 x 225 mm, Medidas (al. x an. x prof.): 535 x 233 x 348 mm, Color: aluminio blanco (RAL 9006)

más

Juego de tornillos AMAXX®

N.º ref. 990606

Compuesto por: 4 tornillos de 6 x 70 Pozidrive T. 3, acero galvanizado y 4 espigas universales de 8 x 50, para hormigón, hormigón celular, ladrillo macizo, ladrillo perforado, planchas de yeso encartonado

más

Prensaestopas roscado para cable

N.º ref. 990607

Negro RAL 9005, Embalaje individual, M20 Zona de sujeción/sellado 6-13 mm, ref. 990607, M32 Zona de sujeción/sellado 13-21 mm, ref. 990608, M40 Zona de sujeción/sellado 14-28 mm IP 67, ref. 990609

más
