MENNEKES internacional

Clavija AM-TOP® 4

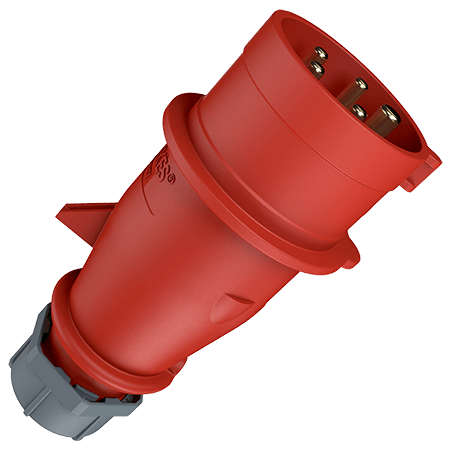

Imagen de producto

Amperios 16 A 32 A

Polos

Voltios

Sentido horario

Contacto roscado
Carcasa de una pieza

Prensaestopas roscado con junta de estanqueidad
Dispositivo antitracción y protección contra pliegues del cable

N.º ref.4
ЕAN4015394000181
Paquete estándar 10 Cant.

Especificaciones técnicas

Clavija AM-TOP® 4

Amperios	32 A
Polos	5 p
Voltios	400 V
Sentido horario	6 h
Hertzios	50-60 Hz
Técnica de conexión	bornas de tornillo
Contactos	estándar
Grado de protección	IP 44
Peso	280 g
Marca de verificación	VDE EAC Kema CQC

Formato horizontal de dibujo dimensional

Fichas de datos y descargas

Clavija AM-TOP® 4

Información del producto Clavija AM-TOP® 4 PDF, 129 KB

Declaración de conformidad Clavija AM-TOP® 4 PDF, 37 KB

Datos CAD 3D STP Clavija AM-TOP® 4 ZIP, 1 MB

Datos CAD 3D DWG Clavija AM-TOP® 4 ZIP, 3 MB

Formato vertical de dibujo dimensional Clavija AM-TOP® 4 PNG, 26 KB

Formato horizontal de dibujo dimensional Clavija AM-TOP® 4 PNG, 27 KB

Instrucciones

Instrucciones de montaje Clavija AM-TOP® 4 PDF, 2 MB
