Interruptores diferenciales – Por qué los interruptores diferenciales tipo B son imprescindibles en muchas aplicaciones
Los interruptores diferenciales (RCD) forman parte desde hace décadas del estándar en la protección de personas e instalaciones. Sin embargo, con la creciente expansión de los sistemas fotovoltaicos, la infraestructura de recarga para vehículos eléctricos y los accionamientos controlados por frecuencia, los dispositivos convencionales como el tipo A alcanzan sus límites.
Los interruptores diferenciales tipo B, sensibles a todas las corrientes, también detectan corrientes de fuga continuas y mixtas, garantizando así la seguridad en instalaciones modernas. Estas funciones adicionales convierten a los dispositivos de protección tipo B en una solución práctica para una amplia variedad de aplicaciones. En esta página se explica cómo funcionan, cuándo son necesarios y qué normativas deben tenerse en cuenta.
¿Qué es un interruptor diferencial sensible a todas las corrientes?
Un interruptor diferencial tipo B amplía considerablemente la detección clásica de corrientes de fuga. No solo reconoce corrientes alternas sinusoidales y corrientes continuas pulsantes, sino también corrientes de fuga continuas puras y componentes de alta frecuencia. Esto es posible gracias a sensores y electrónica especiales que evitan el “cegamiento” del dispositivo. De este modo, la protección se mantiene incluso cuando aparecen componentes de corriente continua en el sistema.
¿Cómo funciona un interruptor diferencial sensible a todas las corrientes?
Los interruptores diferenciales convencionales de tipo A funcionan con un transformador de corriente diferencial que puede perder su función en presencia de corrientes de fuga continuas puras superiores a aproximadamente 6 mA. En tales casos, existe el riesgo de que tampoco se detecten corrientes alternas o de fuga adicionales.
Un interruptor diferencial tipo B supervisa las corrientes de fuga en un rango de frecuencia y corriente considerablemente más amplio. Gracias a técnicas de medición adicionales, pueden detectarse y desconectarse de forma fiable:
- corrientes de fuga continuas puras,
- corrientes de fuga de baja y alta frecuencia,
- así como corrientes mixtas superpuestas.
De este modo, se garantiza una protección eficaz incluso en instalaciones complejas con convertidores, cargadores o fuentes de alimentación conmutadas.
Diferencias entre el interruptor diferencial tipo A y tipo B
Interruptor diferencial tipo A:
- Detecta corrientes alternas sinusoidales y corrientes de fuga continuas pulsantes
- Puede resultar ineficaz con corrientes de fuga continuas puras > 6 mA
- Adecuado para cargas clásicas de corriente alterna sin componentes significativos de corriente continua
Interruptor diferencial tipo B:
- Detecta además corrientes de fuga continuas puras
- Detecta corrientes de fuga controladas por frecuencia, incluso en el rango de kHz
- Evita el “cegamiento” en presencia de corrientes de fuga continuas
- Optimizado para aplicaciones modernas de electrónica de potencia.
¿Por qué un interruptor diferencial tipo B? ¿Dónde es obligatorio el uso de interruptores diferenciales tipo B?
El uso del interruptor diferencial tipo B es necesario en todos aquellos casos en los que pueden aparecer corrientes de fuga continuas.
Ejemplos típicos:
- Infraestructura de recarga para vehículos eléctricos: Los cargadores compactos domésticos/residenciales y estaciones de carga pública/comercial requieren, según la normativa, la detección de corrientes de fuga continuas a partir de 6 mA.
- Sistemas fotovoltaicos: En inversores sin transformador pueden introducirse componentes de corriente continua en la red.
- Industria y automatización de edificios: Los variadores de frecuencia en ascensores, bombas o sistemas de climatización generan corrientes de fuga mixtas.
- Otras aplicaciones: Sistemas SAI (suministro de energía ininterrumpida), sistemas de energía de emergencia, cargadores, fuentes de alimentación conmutadas, así como determinados ámbitos de la tecnología médica y de TI.
En estos ámbitos, el tipo B no solo es recomendable, sino que a menudo se deriva de los requisitos de las normas DIN VDE 0100-410, DIN VDE 0100-530, así como de normativas específicas de aplicación (por ejemplo, DIN VDE 0100-722 para la movilidad eléctrica).

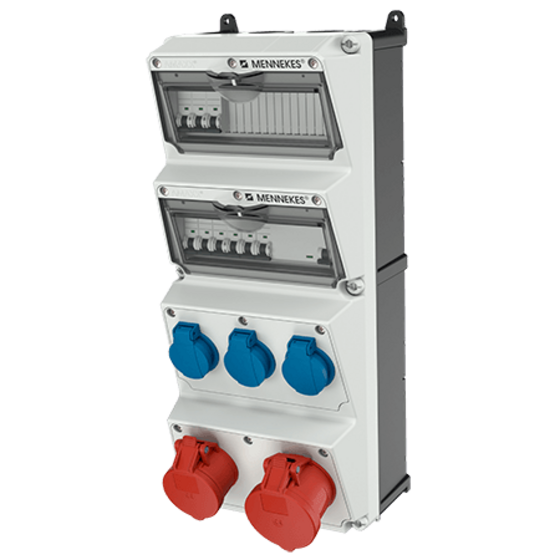

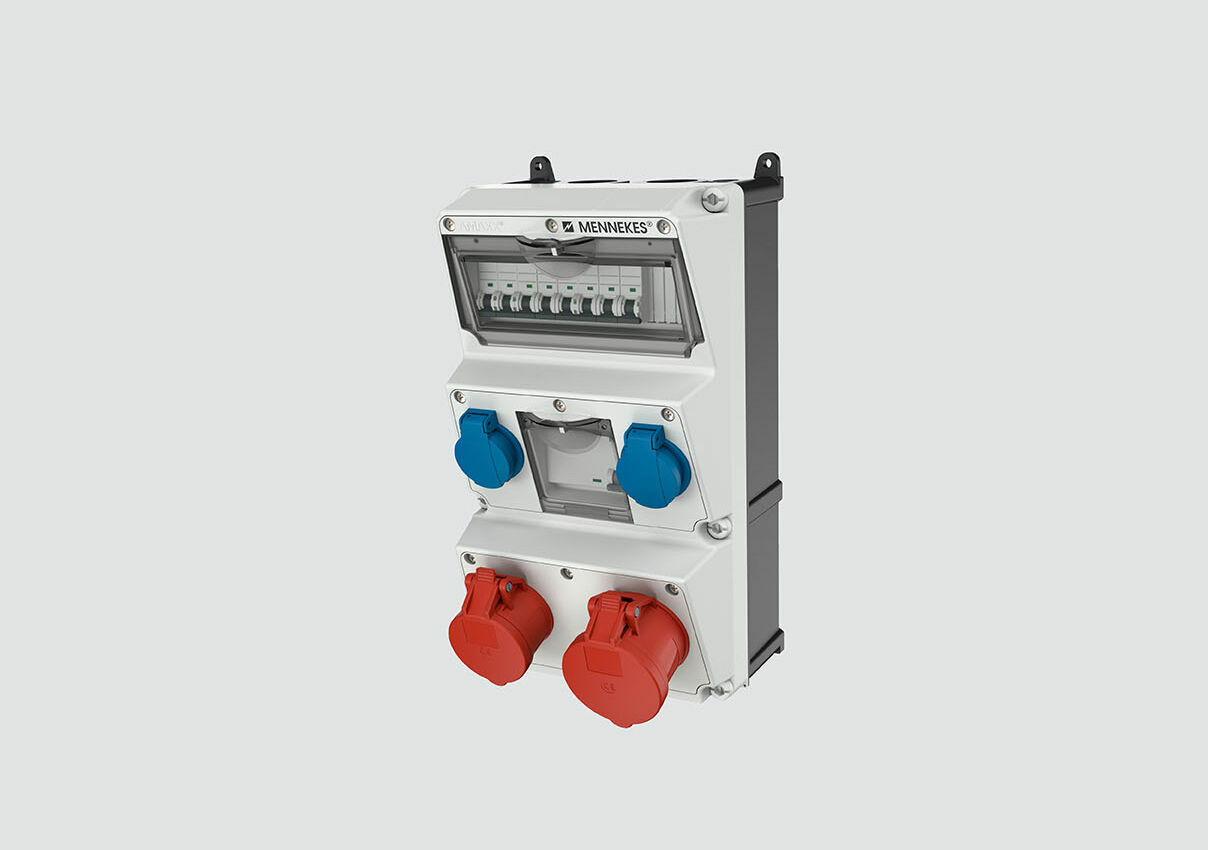

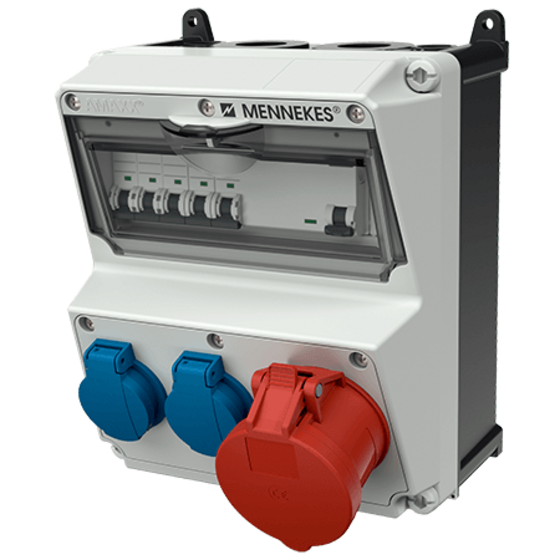

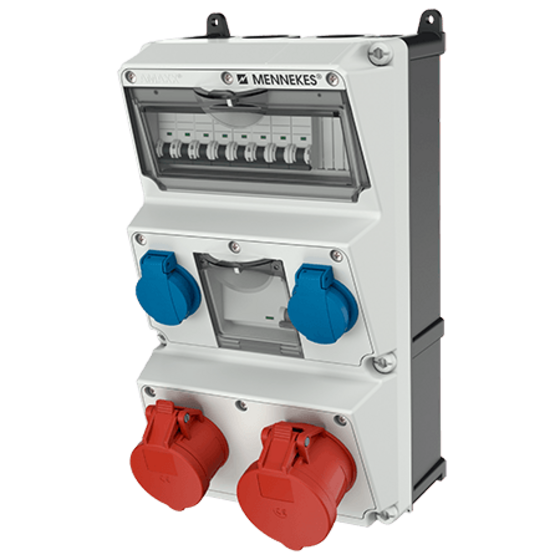

Combinaciones murales MENNEKS con interruptor diferencial tipo B
Nuestras cajas combinadas robustas y resistentes para montaje en pared con interruptor diferencial tipo B ofrecen un funcionamiento seguro en todos aquellos lugares donde pueden aparecer corrientes de fuga continuas. Están disponibles en diferentes tamaños y en diversas versiones con tomas SCHUKO® y CEE.
