Baja tensión
Baja tensión se refiere según la norma DIN EN/IEC 60449 a una área de la baja tensión, en la que no se supera el valor límite de 50 V (con tensión alterna) o de 120 V (con corriente continua). Los tomacorrientes hasta 50 V no necesitan ningún contacto de conductor de protección y, en este caso, los ajustes de hora tampoco están normalizados.

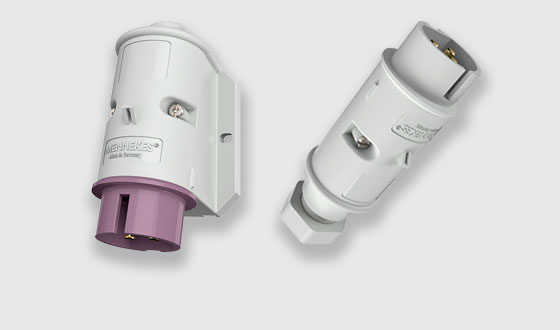

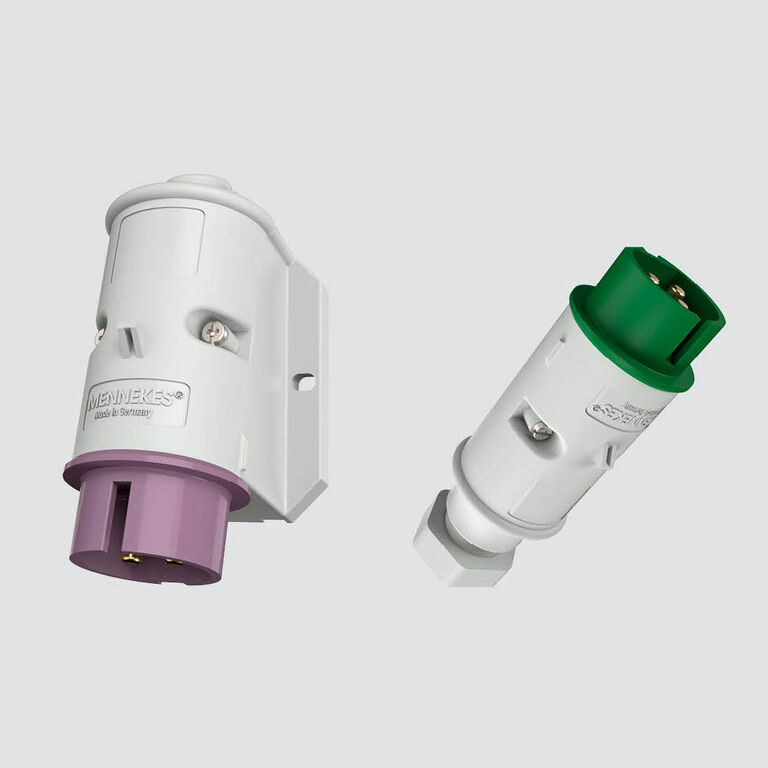

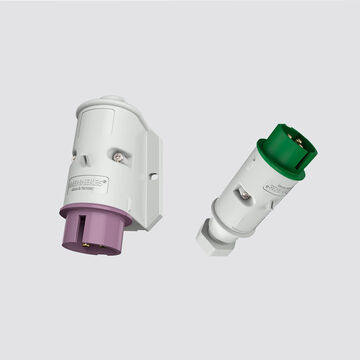

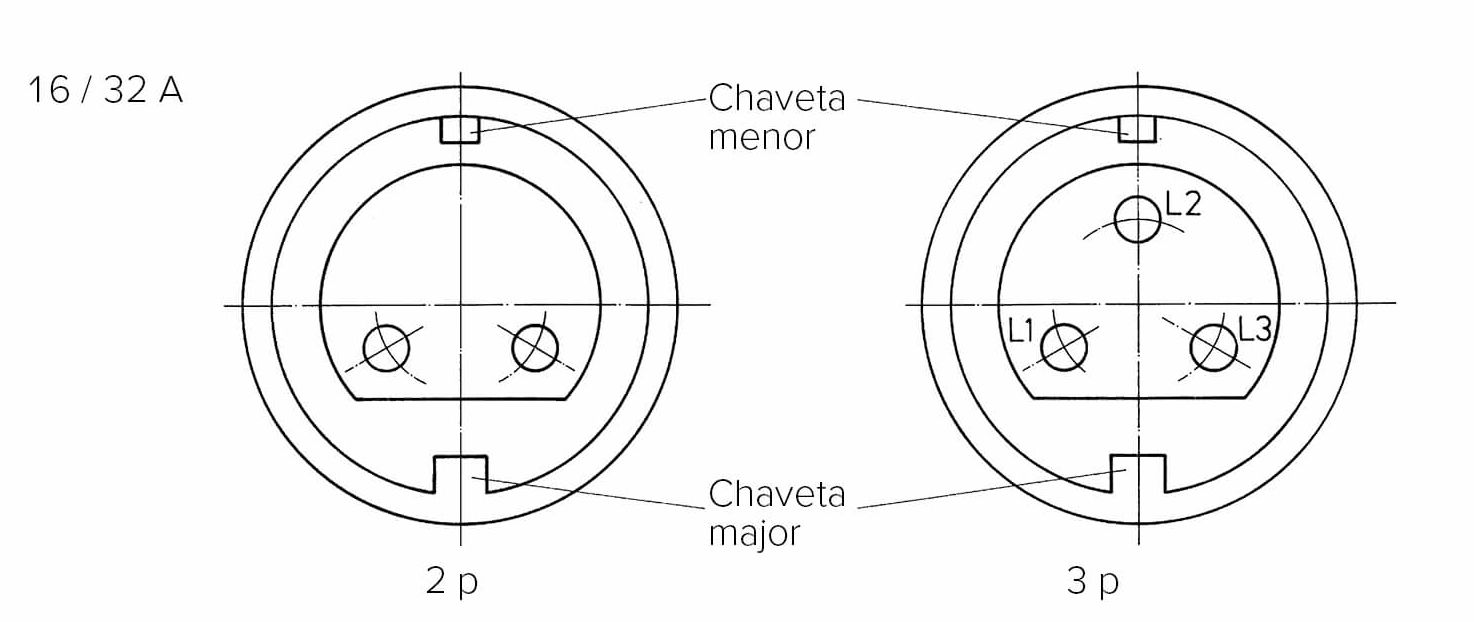

En tomacorrientes hasta 50 V, debido a la ausencia del contacto de conductor de protección, se utilizan una pestaña básica y una pestaña auxiliar adicional para el prolongador y el tomacorriente, y una ranura para la pestaña auxiliar y la pestaña básica en el collarín de protección del conector. La pestaña básica siempre está dispuesta en la posición de la manecilla del reloj de las 6 horas. Según el valor de tensión y frecuencia, la pestaña auxiliar está dispuesta en una posición del reloj según la tablas 208 y 209 de la norma EN IEC 60309-2 (véase «Información adicional» abajo). Las hembras de contacto de tomacorrientes y prolongadores con tensiones de servicio nominales hasta 50 V deben estar ordenadas, como se representa en EN IEC 60309-2 a través de la hoja estándar 2-VIII (véase el gráfico).
Clockface positions in accordance with table 103 taken from EN 60309-2:1999 + A1:2007 + A2:2012
Rated operating voltage V | Frequency Hz | Clockface position of keyway (major keyway = 6 o´clock) |
20 to 25 | 50 and 60 | no minor keyway |
40 to 50 | 50 and 60 | 12 |
20 to 25 and 40 to 50 | 100 to 200 300 400 Über 400 to 500 DC | 4 2 3 11 10 |
25 | DC* | 8 * for portable electrical incubators – use with 12 V or 24 V direct-current voltage in ambulances or helicopters. |
Positions 1 and 9 are reserved for future standards. For design reasons, positions 5, 6 and 7 are not available for use.
Colour coding
If the rated operating voltage is indicated by a colour coding in addition to compulsory markings, such colour coding must be in accordance with IEC 60309-1:1999, table 2:
Rated operating voltage | Colour code | RAL* |
20 to 25 V | violet | 4001 |
40 to 50 V | white | 7035 |
* RAL determined by MENNEKES, as in EN 60309-1:1999 no specification is provided for.
Disposición del chavetero menor para varios voltajes y frecuencias
Tensión nominal en V | Frecuencia en Hz | Posición del resalte o de la ranura muesca auxiliar (para resalte o ranura principal = 6h) |
de 20 a 25 | 50 y 60 | ningún resalte o ranura auxiliar |
de 40 a 50 | 50 y 60 | 12 |
de 20 a 25 y de 20 a 25 | 100 - 200 300 400 > 400 - 500 CC | 4 2 3 11 10 |
25 | CC* | 8 * para incubadoras eléctricas portátiles – uso con tensión continua de 12 V o 24 V en ambulancias o helicópteros. |
Las posiciones 1, 8 y 9 quedan reservadas para futuras normas. Por motivos constructivos no se pueden utilizar las posiciones 5, 6 y 7.
Si la tensión de servicio nominal se designa, adicionalmente a los rótulos prescritos, por el color código, entonces hay que utilizar los siguientes colores códigos según EN IEC 60309-1:2023:
Tensión de servicio nominal | Color código | RAL* |
20 hasta 25 V | violeta | 4001 |
40 hasta 50 V | blanco | 7035 |
* RAL determinado por MENNEKES, según EN 60309-1:1999; no se proporcionan especificaciones.
