Tomas de corriente SCHUKO® con grado de protección IP54 e IP68
Las tomas de corriente SCHUKO® de MENNEKES representan la máxima robustez y un suministro de energía fiable, desde IP54 hasta IP68. Nuestras clavijas y prolongadores IP68, especialmente resistentes, están diseñados para entornos húmedos y exigentes: son estancos en estado acoplado, ofrecen un agarre seguro incluso con humedad y son especialmente duraderos.
También las variantes IP54 convencen por sus materiales robustos, su gran resistencia mecánica y su sencilla instalación. Ya sea con bases de pared o de montaje, clavijas o prolongadores, nuestra gama SCHUKO® ofrece soluciones adecuadas para numerosos campos de aplicación.
Descubra la variedad de nuestros productos SCHUKO® y obtenga más información sobre grados de protección, tecnologías y posibilidades de aplicación optimizadas.
SCHUKO® IP68. Hecho para condiciones extremas.
Para aplicaciones con una alta carga mecánica o en zonas permanentemente húmedas, están disponibles las clavijas y prolongadores SCHUKO® con grado de protección IP68. Están equipados con un anillo de bayoneta y una tapa protectora, y permanecen estancos en estado acoplado, incluso cuando se sumergen. Las superficies de agarre con relieve y la prensaestopa de goma, también con relieve, garantizan una manipulación cómoda. Incluso en condiciones de humedad o mojado, las clavijas y los prolongadores se pueden agarrar con total seguridad.
Ámbitos de aplicación SCHUKO® IP68.
Las clavijas y prolongadores SCHUKO® con grado de protección IP68 son la elección ideal para entornos exigentes donde se requiere fiabilidad y robustez. Ofrecen una protección segura contra el polvo y la inmersión, por lo que son perfectas para el uso en exteriores, por ejemplo bajo lluvia, nieve o exposición directa a la intemperie.
En las obras de construcción destacan por su elevada resistencia a la suciedad, la humedad y las cargas mecánicas. También en entornos industriales —desde instalaciones de producción y talleres hasta ambientes de fabricación húmedos o polvorientos— garantizan un suministro eléctrico seguro y continuo. Organizaciones como protección civil, bomberos o fuerzas armadas se benefician de su robustez durante trabajos en inundaciones, bajo la lluvia o en zonas de operación embarradas. Para aplicaciones marítimas, por ejemplo en embarcaciones, puertos, astilleros o unidades de salvamento marítimo, las tomas de corriente SCHUKO® IP68 ofrecen la máxima seguridad incluso en las condiciones más adversas. En la agricultura demuestran sus ventajas en sistemas de riego o en establos modernos, donde la humedad y la suciedad forman parte de la rutina diaria.
Rápido, sencillo y absolutamente fiable: nuestro proceso de instalación marca la diferencia.
Gracias a la innovadora junta de silicona universal, se elimina por completo la necesidad de ajustar o sustituir diferentes elementos de estanqueidad. Un único elemento de sellado cubre de forma fiable todos los diámetros de cable de 6,4 a 16,5 mm: flexible, limpio y eficiente.
Instalación rápida en pasos claramente definidos:
Extraer el inserto, pasar el cable, conectar los conductores, fijar el inserto en dos puntos, apretar la prensaestopa… y listo. Más fácil y rápido, imposible.
Más comodidad gracias a detalles bien pensados
Los tornillos imperdibles garantizan que tanto los tornillos de la carcasa como los de contacto permanezcan siempre en su sitio y no puedan desprenderse accidentalmente. Además, no se requieren herramientas especiales: un destornillador estándar PZ2 es completamente suficiente.
Para mayor seguridad y una instalación sin errores, la información relevante está representada directamente en el inserto: la longitud de desforre está claramente marcada y, para la longitud de pelado, incluso hay una plantilla integrada. De este modo, las longitudes correctas pueden determinarse de forma sencilla y precisa, sin necesidad de instrumentos de medición adicionales.
Su ventaja: ahorrar tiempo y reducir costes
El tiempo de instalación reducido y la menor probabilidad de errores conducen a unos costes de montaje más bajos. De este modo, sus proyectos se benefician de una ejecución rápida, segura y rentable.

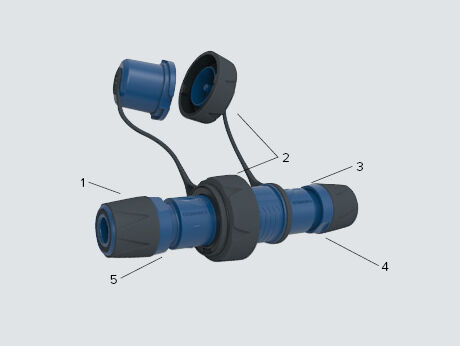

Características SCHUKO® IP68
1. Prensaestopa con junta para todos los diámetros de cable
2. Anillo de bayoneta y prensaestopa – tecnología de 2 componentes
3. Variante civil en azul, variante militar en verde bronce
4. Superficie de apoyo para llave dinamométrica
5. Carcasa robusta

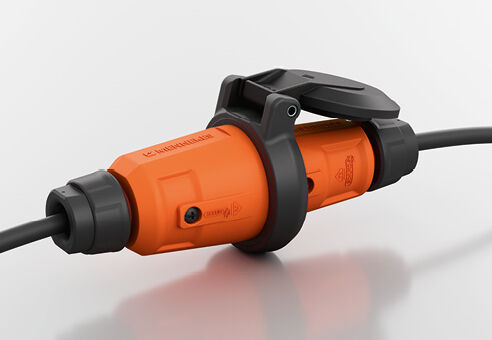

Carcasas robustas con grado de protección IP54
Nuestras clavijas y prolongadores con protección IP54 están fabricados con plástico de alto rendimiento y, por ello, son muy resistentes a la radiación UV, a la mayoría de aceites, grasas, disolventes y agentes de limpieza, a los hidrocarburos y a las bases orgánicas e inorgánicas.
Las carcasas robustas también soportan cargas de hasta una tonelada. La tapa autocierre de los prolongadores garantiza la protección IP54, y en funcionamiento, las tomas de corriente resisten temperaturas entre –30 °C y +40 °C. La junta atornillada en la prensaestopa y el amplio espacio de conexión hacen que la instalación sea especialmente sencilla y cómoda.
Resumen de certificaciones para clavijas y prolongadores SCHUKO® (IP54)
Todas las clavijas SCHUKO® con grado de protección IP54 y sistema de doble puesta a tierra están certificadas tanto según VDE como según CEBEC.
Los prolongadores SCHUKO® IP54 disponen de una certificación VDE, mientras que los prolongadores franco‑belgas cuentan con una certificación CEBEC.

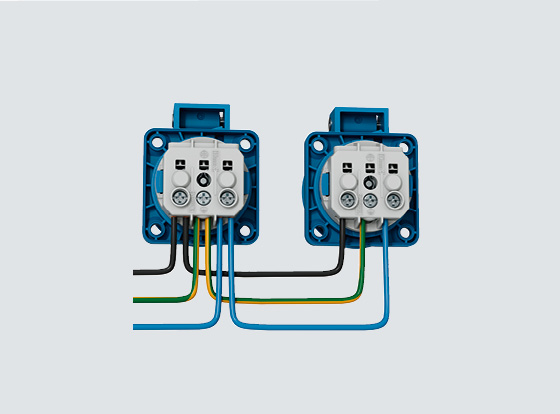

Bases semiempotrables SCHUKO® con bornes de tornillo
Tecnología de conexión probada para instalaciones seguras
Los bornes de tornillo robustos permiten una conexión fiable de los conductores y garantizan conexiones eléctricas seguras y duraderas, incluso en aplicaciones industriales exigentes. Los bornes de tornillo están diseñados como bornes de paso para el cableado en serie.
Grado de protección de las tomas de corriente SCHUKO®.
Cambio en la norma DIN VDE 0620.
Para el uso en dispositivos móviles, según los requisitos actuales deben emplearse bases de montaje que cumplan el grado de protección IPX4, tanto con la tapa abatible cerrada como con una clavija compatible insertada, independientemente de la posición de uso. Antes de la modificación de la norma en febrero de 2010, se consideraba que el grado de protección IPX4 se cumplía cuando las bases de enchufe alcanzaban estas condiciones únicamente en posición de montaje vertical. Para las bases destinadas a instalaciones fijas, esto sigue siendo válido.
